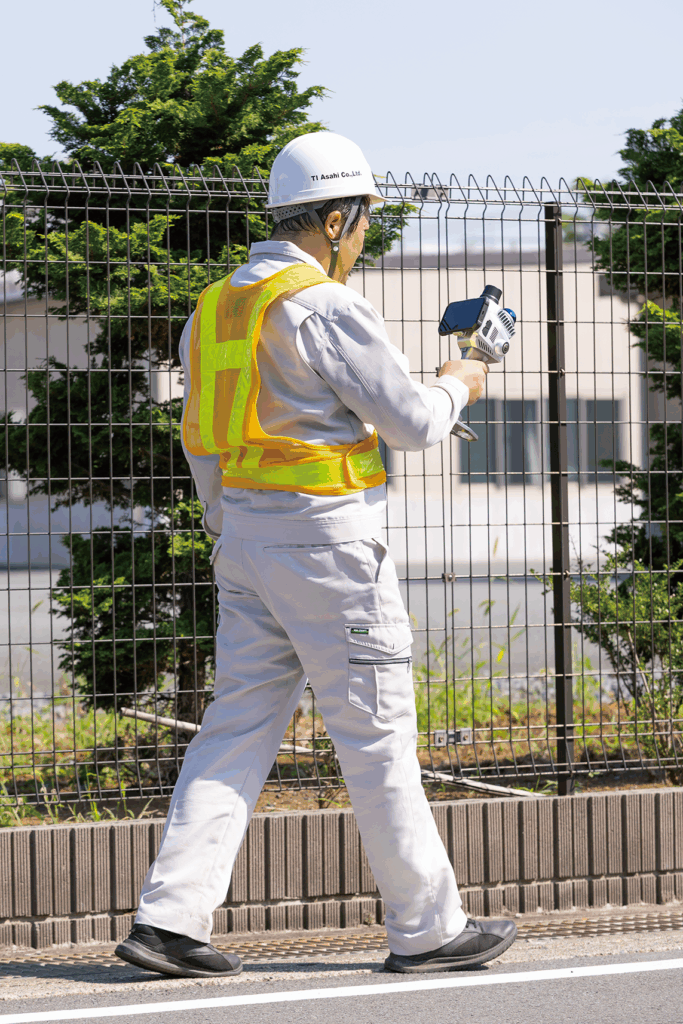

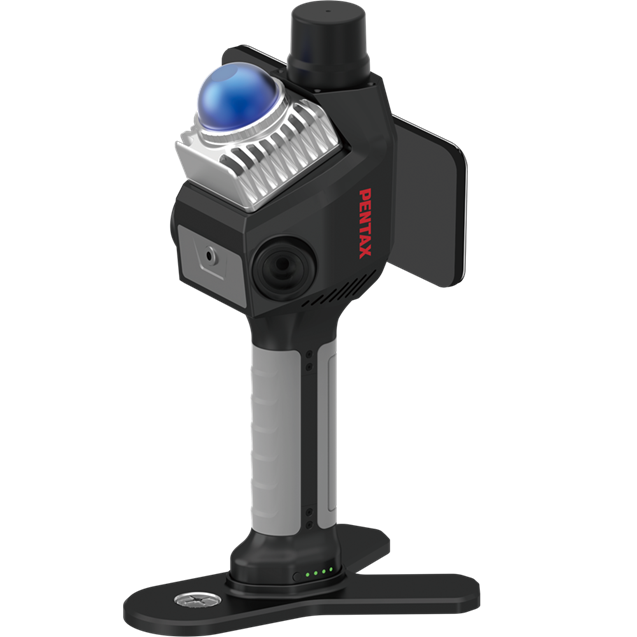

PENTAX HS-X1
身軽で簡易に現場を短時間で計測！
「HS-X1」は、GNSS受信機、SLAM技術を搭載したハンディ型LiDARスキャナで、屋内外問わず高精度な点群データを取得可能です。
最大200,000点/秒のスキャン能力と、360°の水平視野角を持ち、狭所や障害物の多い現場でも効率的な測量を実現します。
PENTAX 「HS-X1」の主な特長
- 軽量・コンパクト設計：本体重量約700g、グリップ・バッテリ含めても約1.05kg
- 絶対精度 ≦5cm
- 相対精度 ≦1cm
- 広範囲スキャン：最大70mの測定距離、水平360°、垂直-7°から52°の視野角
- 取得したデータは付属のネットワーク型RTKまたは、GCPの位置を記録する事にることが可能です。
- 高性能カメラ搭載：1インチ超広角カメラ×2台、1600万画素
- 長時間稼働：最大2.5時間の連続使用が可能
- 防塵・防滴性能：IP5X対応
- リアルタイム表示：専用アプリ「Capture」により、取得点群を即時確認可能
- 多様な出力形式：LAS、PLY、PCD形式に対応
- 専用ソフト：「PointClouds Studio」

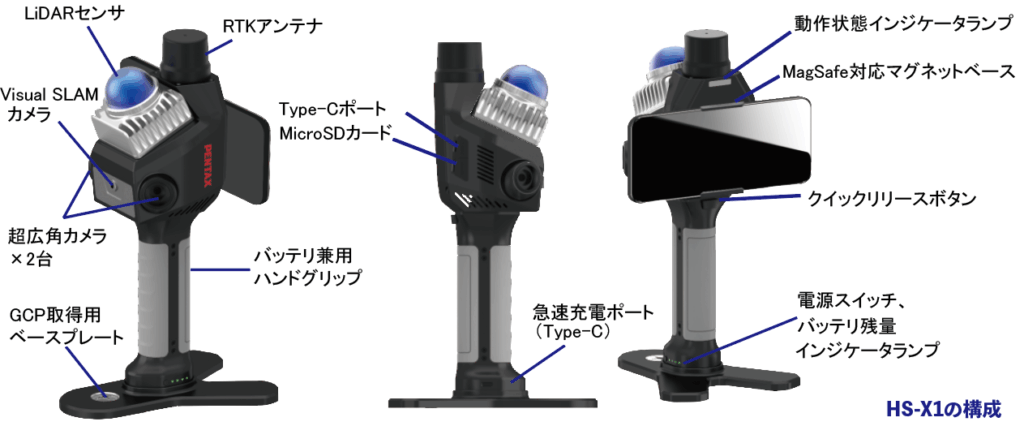

PENTAX 「HS-X1」の構成
- 本体とはWiFi/Bluetoothでワンタッチ接続
- マグネットベースで端末を取付けて使用
- 大型LiDARセンサーを25°傾斜させて搭載
- バッテリ残量はLEDの表示数で確認可能
- バッテリー･ハンドルは簡単に取付け･取り外しが可能 (充電時は取外し)
- ベースプレートを座標付き測点鋲に合わせてジオリファレンス (GCP 4点以上必要)

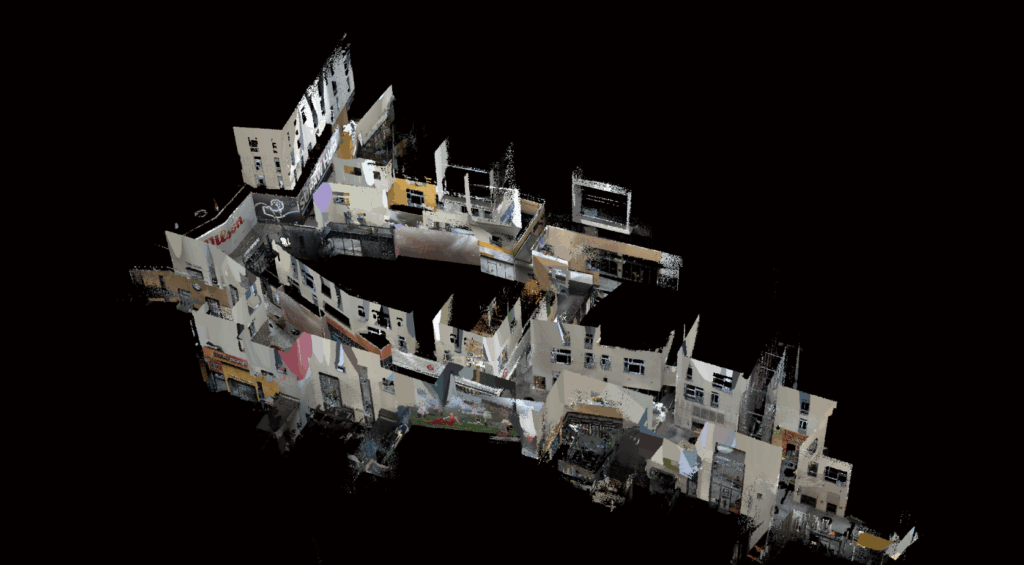

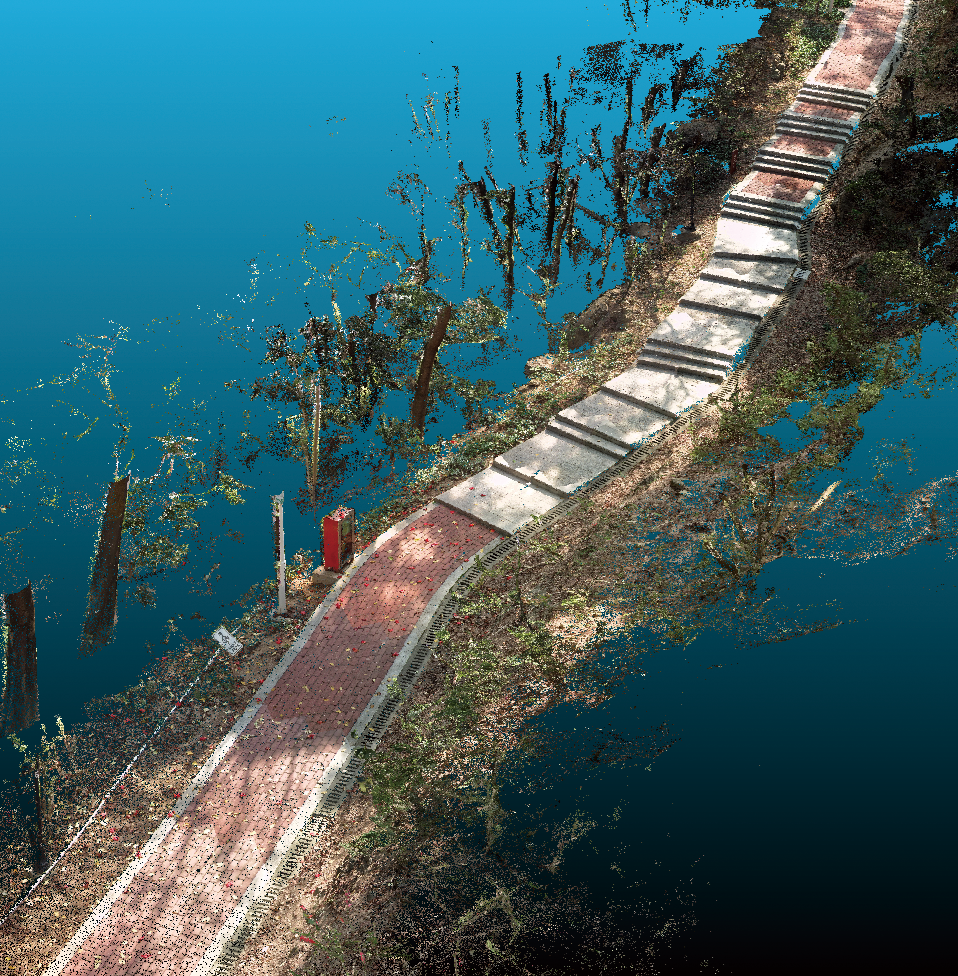

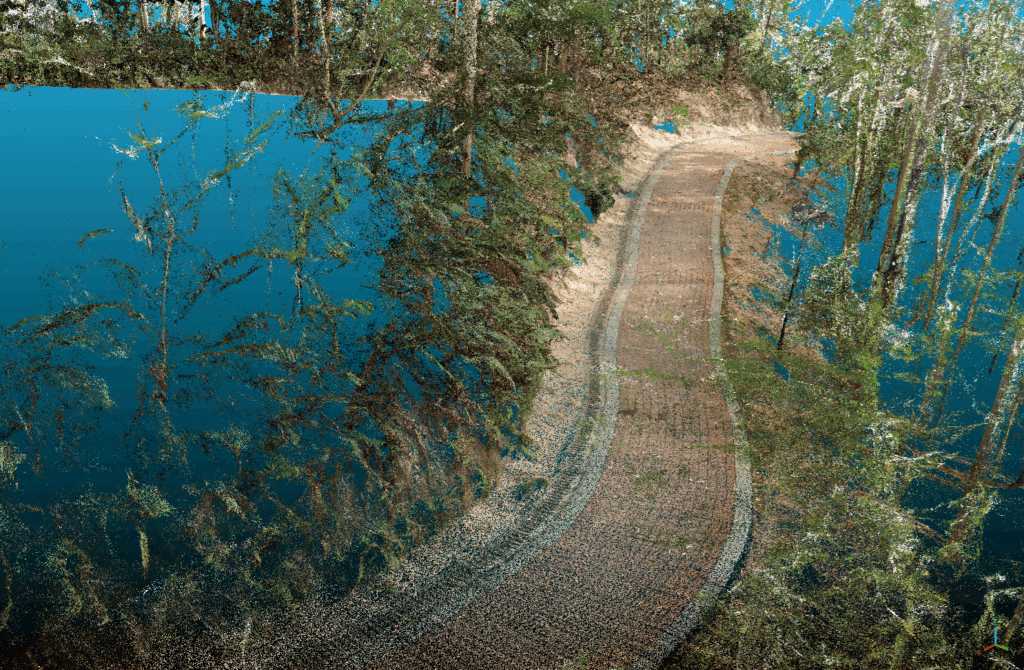

PENTAX 「HS-X1」により取得した点群
PENTAX FlexScan22
地上型3Dレーザースキャナ 近中距離に最適！
現場における計測の流れ
- 計測現場で、スキャンを開始
- スキャンをしながら同時にタブレットパソコンにて、合成処理・カラー化・ノイズ処理をリアルタイムに行います
- 計測結果をその場で確認可能です
本体重量は6.5kg。高精度かつ小型軽量を実現。
- 高精度・高スキャンレート
位相差方式・業界最高精度1ｍｍ以下。 - 業務の効率化に貢献。待機時間のノンストレス

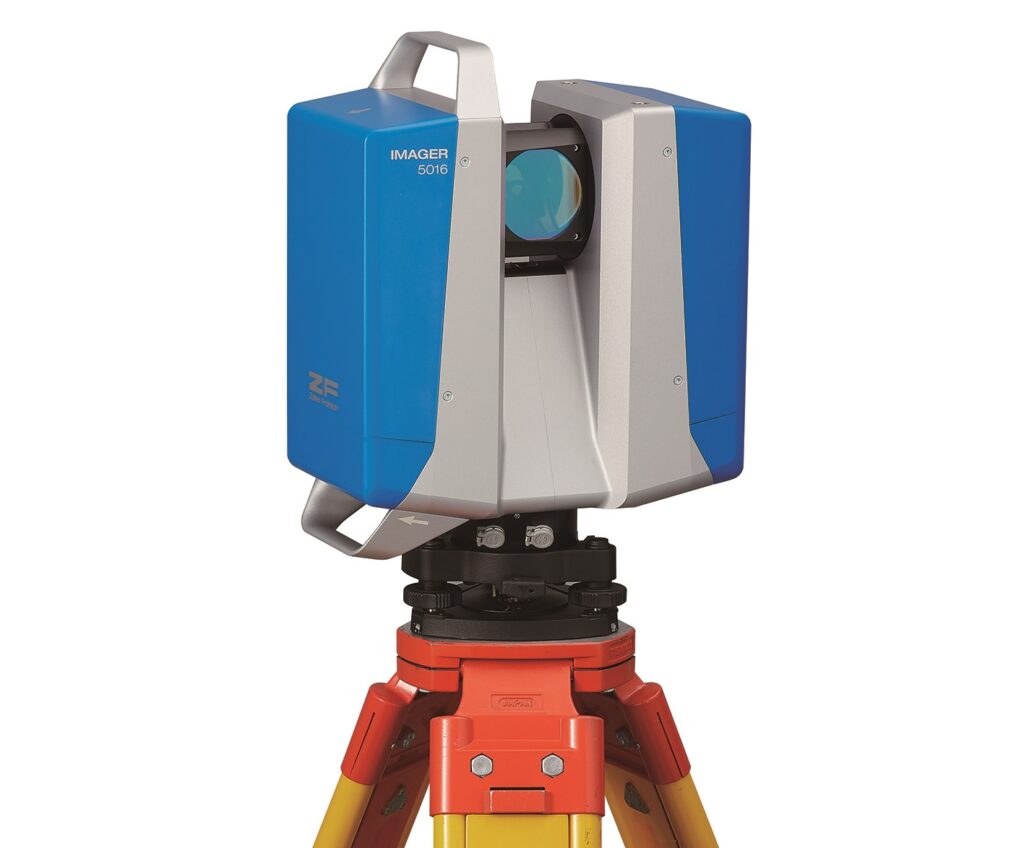

- IMAGER 5016Aは毎秒218万点、IMAGER5016は毎秒110万点の高速スキャン、高速wi-fiアンテナ内蔵。
- 電源を入れて30秒以内に計測開始。待機時間のストレスも感じさせません
- 計測範囲、高精度、低レンジノイズ
最大計測範囲は半径360ｍ。最短は半径30cm
1スキャンで水平360°×垂直320°の範囲を測定可能。
≧1ｍｍ＠50ｍと高精度かつ低レンジノイズ - レーザークラス1（危険度の最低レベル）のため、公共の場所の使用も安全です。
- タブレット操作により、災害現場等立ち入りにくい場所の計測にも最適です。

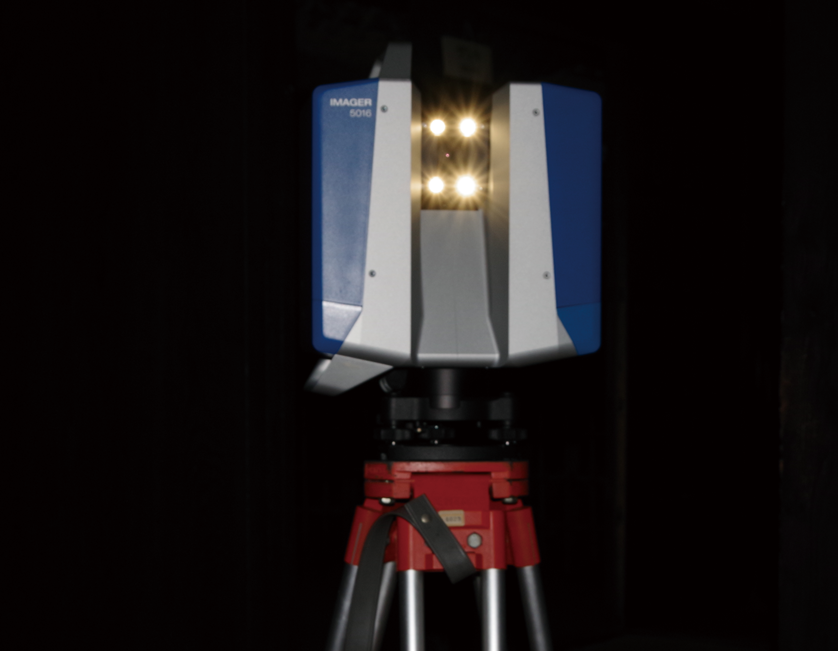

LEDライトで暗いところでも外部照明なしで計測が可能
- 真夜中のトンネル計測、暗い古民家の中でも内蔵のLEDライトの点灯により計測が可能です。
- 左の画像は古民家の屋内でLEDライトが点灯している様子

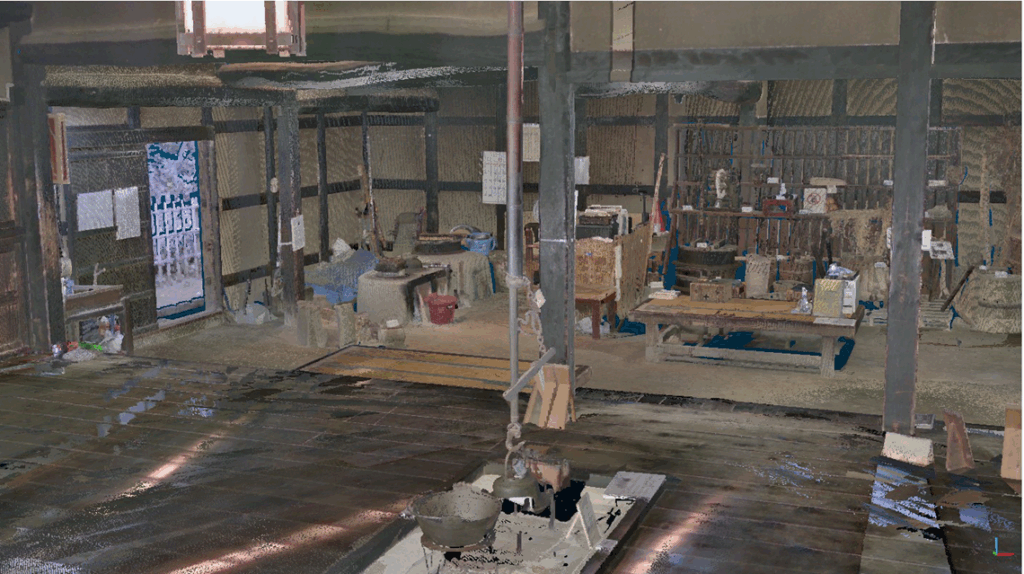

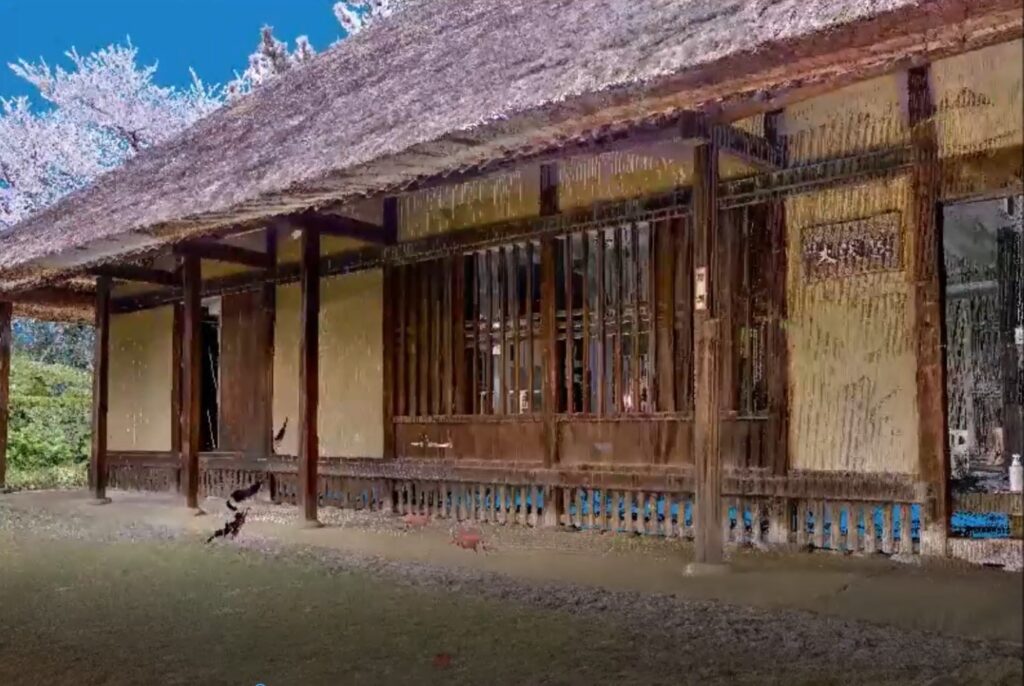

古民家の屋内にて取得した点群
- LEDライトの効果により、暗い古民家の屋内でも鮮明なカラー点群を取得した実際の点群の事例です。

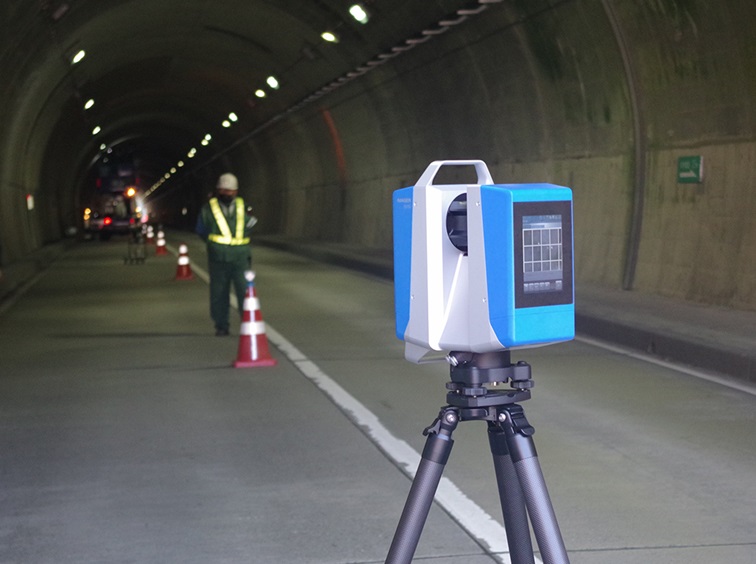

LEDライト搭載により、暗いトンネル計測にも便利にご使用いただけます！

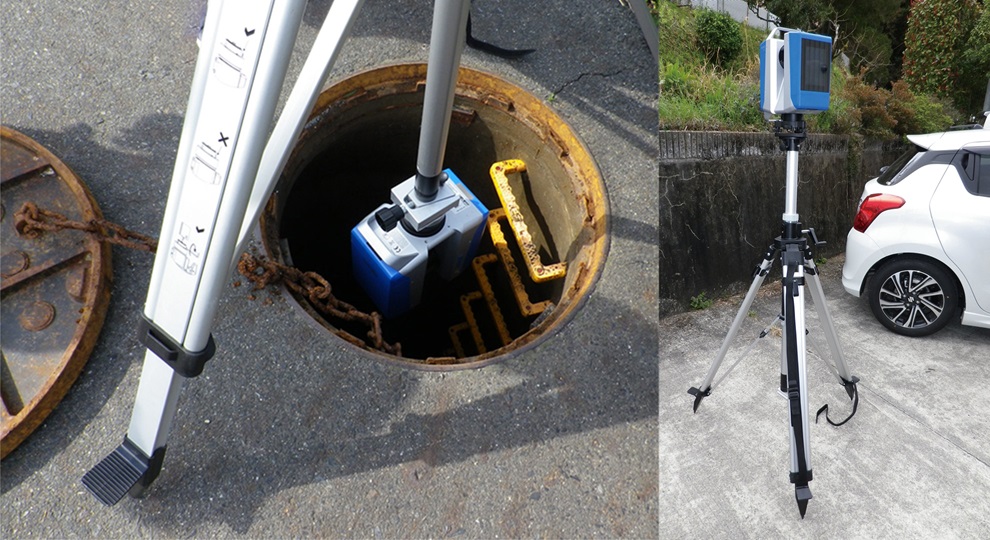

マンホール内の計測を可能です！

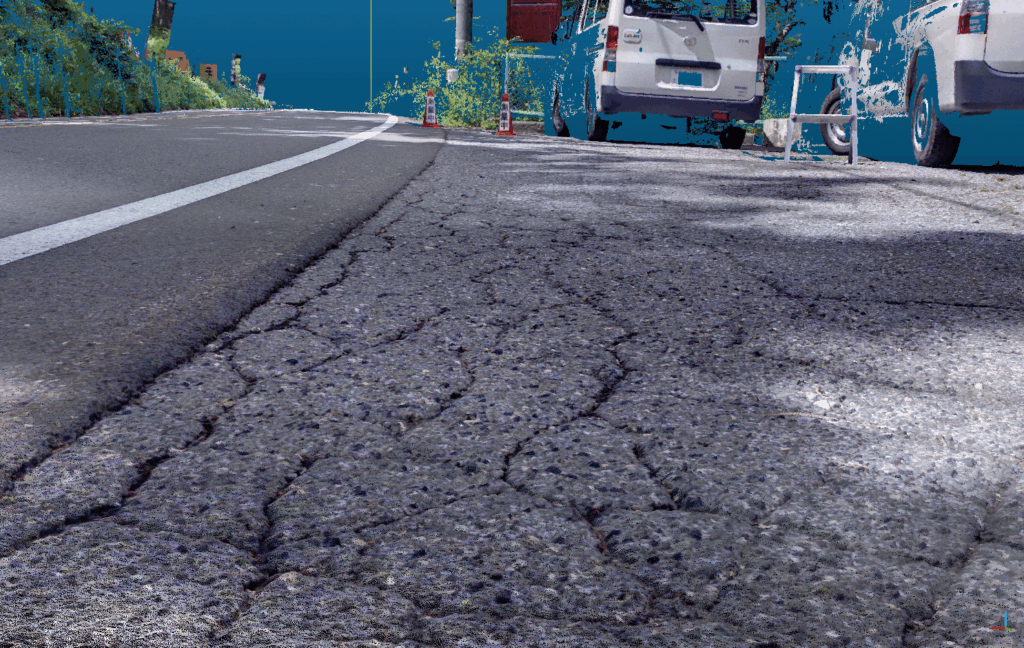

ひび割れの状態がリアルに再現されているカラー点群

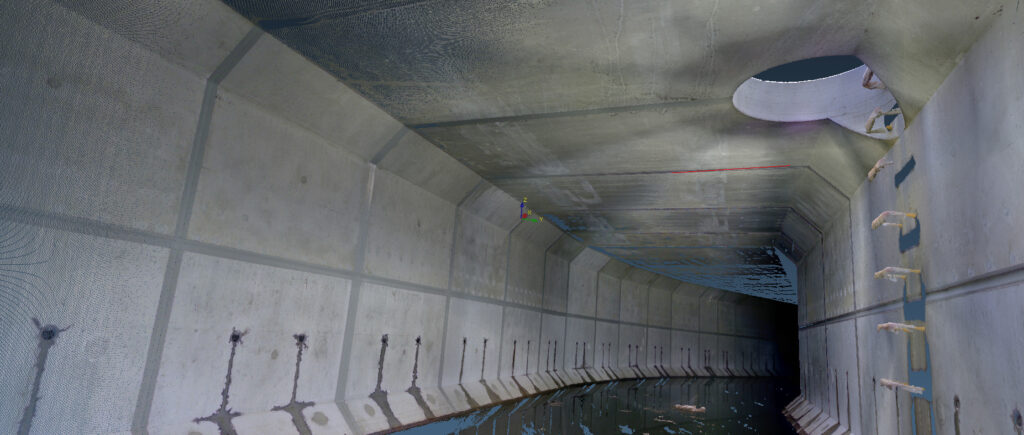

ボックスカルバート内の点群
ボックスカルバート内の点群

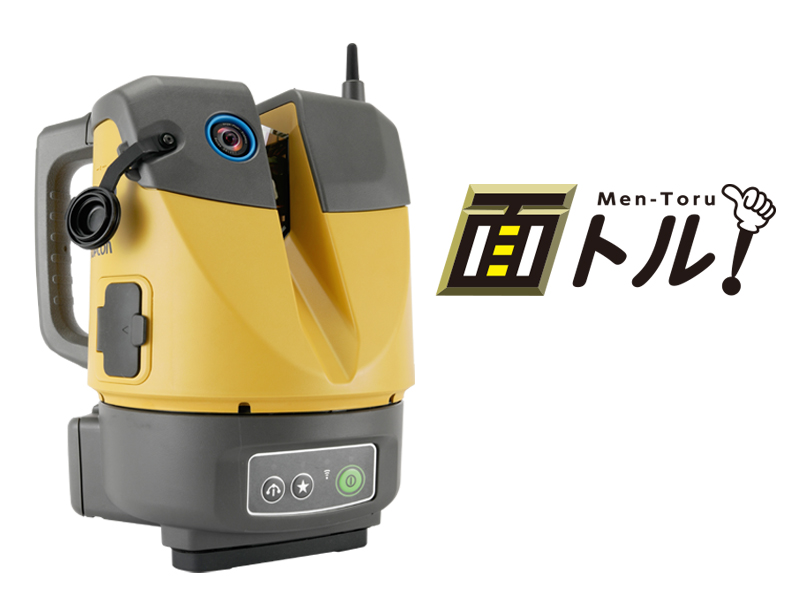

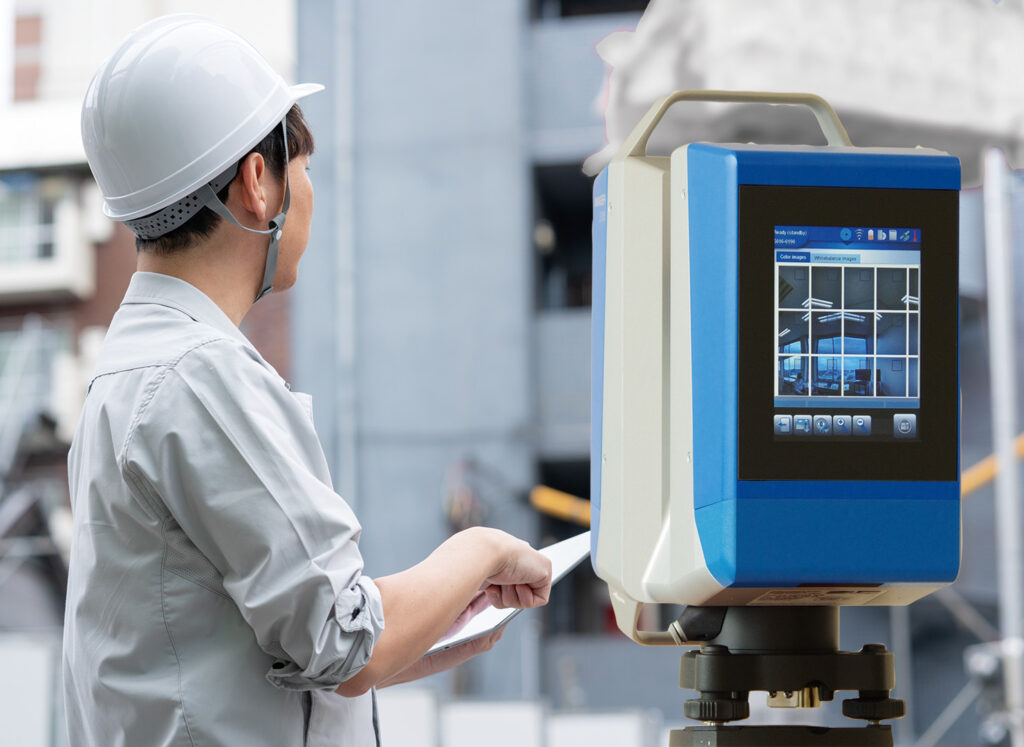

TOPCON
超簡単！自分でスキャン！
計測の自動化により“だれでも使える”
現場完結型により“手戻りなく失敗しない”
- ワンボタンでカンタン整準！
- 自動でターゲットを検出！
- スキャンデータを自動で結合！
- 遠隔操作・リアルタイム！
- 昨日と今日のスキャンデータを比較！
- 設計データと現況データを比較！
自動 ー 整準・器械設置が自動化！だから簡単！

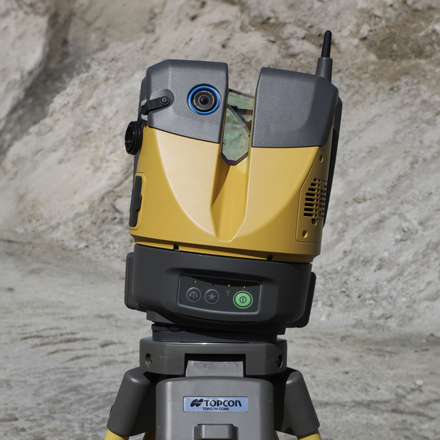

ワンボタンでカンタン整準！
自動整準機能によりボタンを押すだけで楽々整準！経験不要でだれでも器械設置ができます！

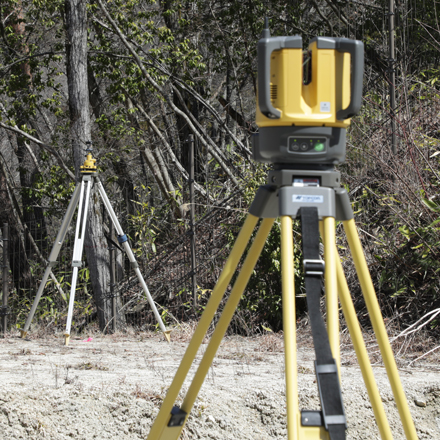

自動でターゲットを検出！
最大100ｍまでプリズムを自動検出し、後方交会を行います！360°プリズム対応のため共通のターゲットを複数の計測箇所で使用できます！

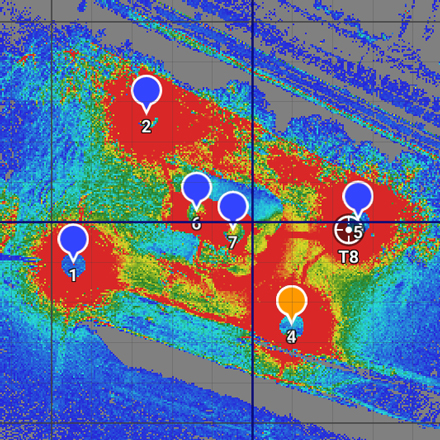

スキャンデータを自動で結合！
複数スキャンデータを自動で結合。後方交会法を採用し、だれでも、簡単・高精度に結合された点群データを取得できます！
現場完結 ー その場で計測結果を確認！手戻り軽減で確実！

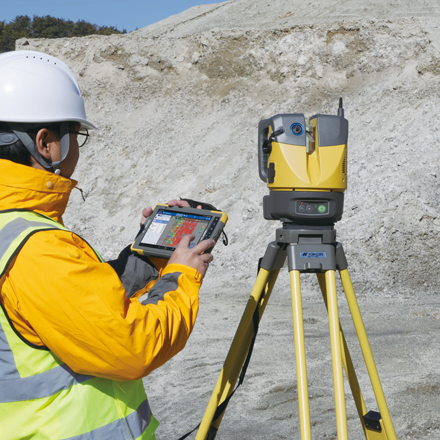

遠隔操作・リアルタイム！
専用フィールドソフトウェア「Topcon Raster Scan」によりその場で計測結果が確認でき、次にどこをスキャンすればいいかを把握しながら作業を進められます！

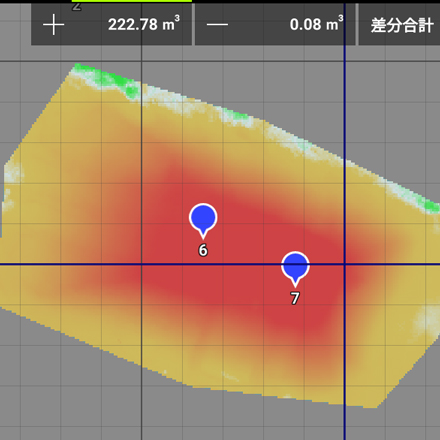

昨日と今日のスキャンデータを比較！
昨日まで平坦だった現況に、今日は盛り土を行った際に、スキャンデータを比較して進捗管理・土量計算が可能です！

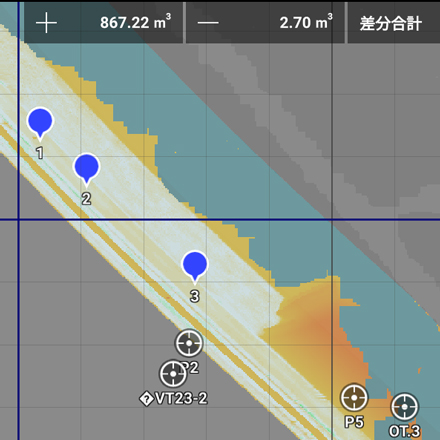

設計データと現況データを比較！
起工測量後は設計照査や土量計算、出来高管理では進捗管理、出来形管理においては検査として設計と現況の差分を現場で確認できます！

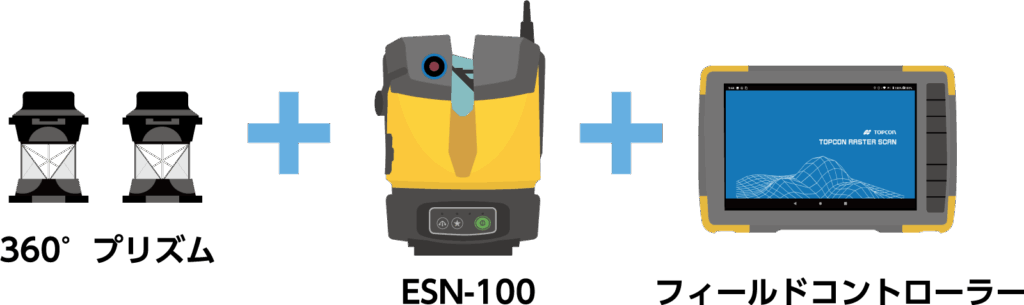

自動スキャンソリューション
ESN-100本体を電源ON した後はすべてタブレット・ソフトウェアを使用して操作します！
数クリックするだけでスキャンを実施し、自動で計測が完了します！

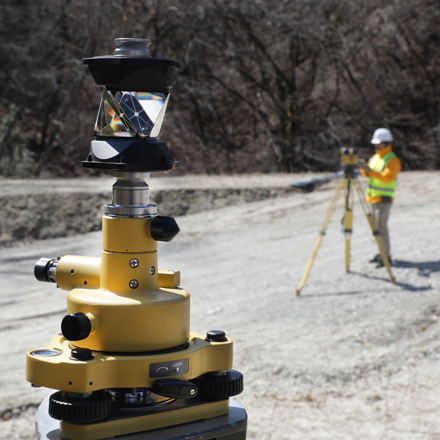

360°プリズム
標準付属！
任意の位置にスキャナーを設置し後方交会法による器械設置が可能です！

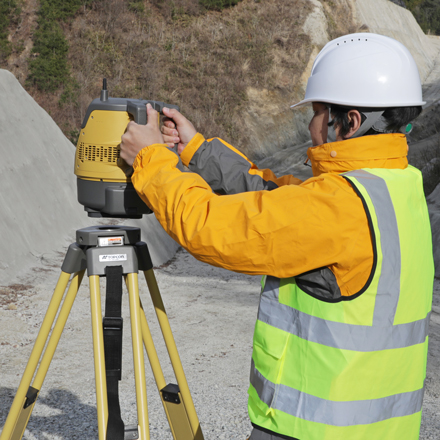

小型・軽量
ハンドル付き！
高い機動性で現場作業をサポートします！

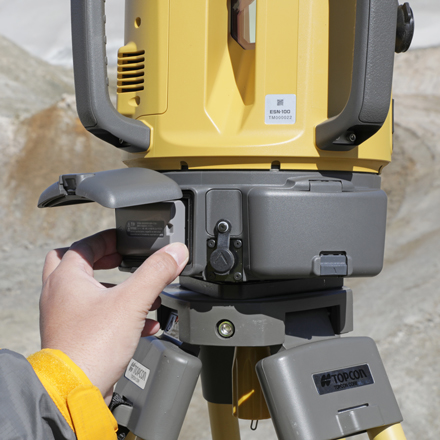

長時間の連続観測！
本体を利用しながらバッテリーを交換できるホットスワップ機能を搭載しています！

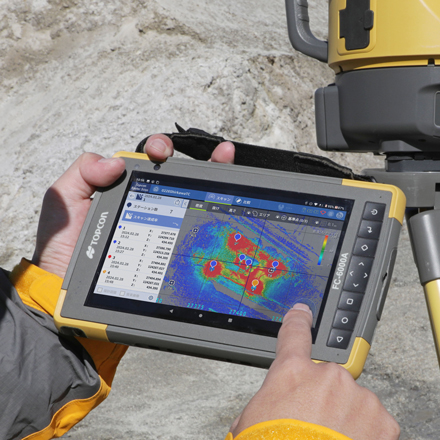

コントローラー
大型画面とサクサク動作で快適作業を実現。高い機動性で現場作業をサポートします！
Android™ OS対応です！

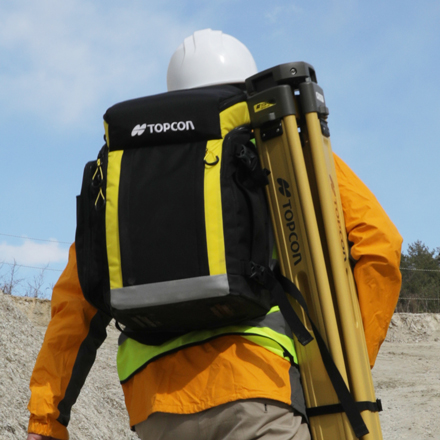

バックパック
(オプション)
持ち運びに優れたバックパックも用意しています。

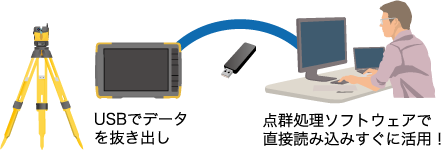

計測後はスキャンデータを現場で出力！
■共通フォーマット LAS TXT に対応！
■点群処理ソフトウェアへ直接入力可能！
■点群生成の後処理不要！

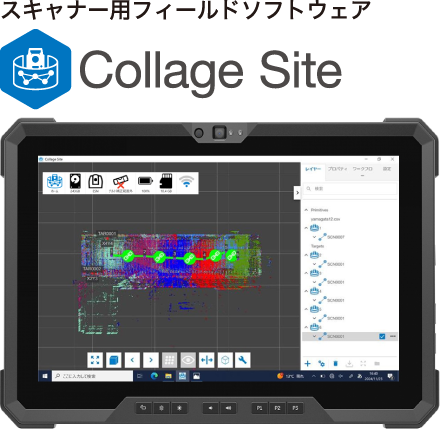

ESN-100 と“Collage Site”とのコラボレーション
遠隔操作・リアルタイムデータ確認に対応！
スキャナー用フィールドソフトウェア“Collage site”(オプション）を組み合わせて活用することで点群マッ チングにも対応。現況測量や土量計測など楽に素早く計測したい現場運用に最適です！
※タブレットは別売です。

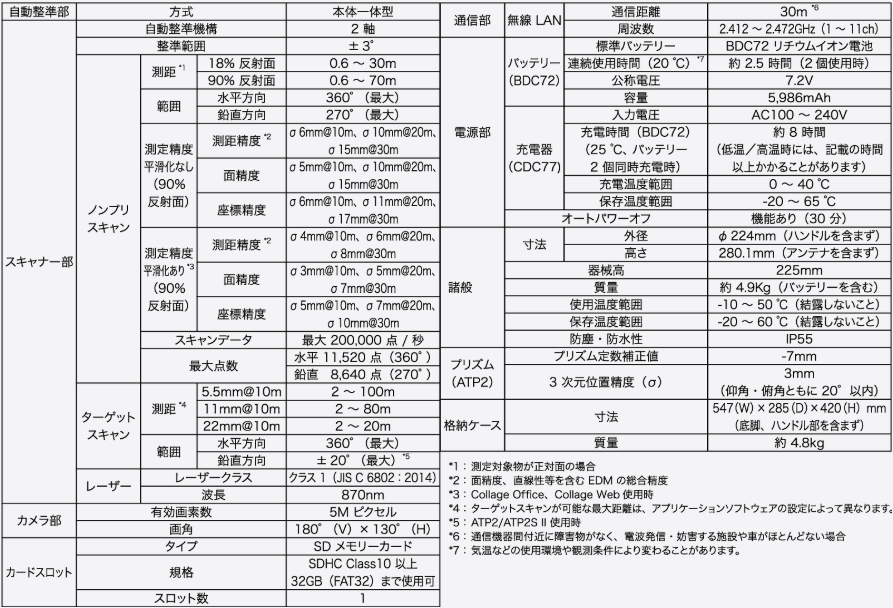

仕 様
